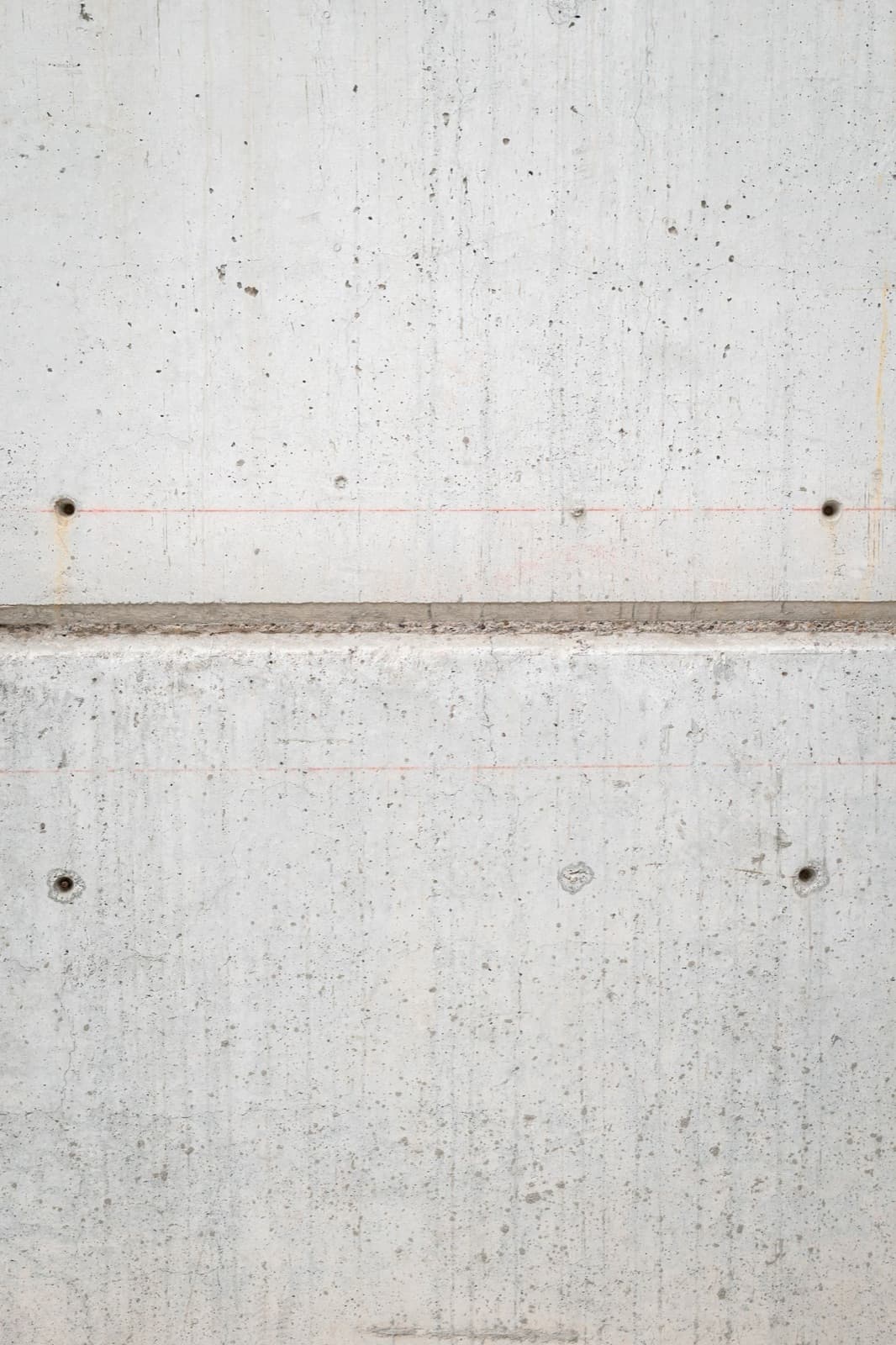

Pred jadrovým vŕtaním alebo rezaním treba preveriť, čo sa nachádza pod povrchom. Výstuž, elektrický kábel alebo potrubie nemusia byť zvonka viditeľné a pôvodná dokumentácia nemusí vždy presne zodpovedať skutočnému vyhotoveniu.
Čo možno vyhľadávať
Profesionálne radarové a elektromagnetické detektory sú podľa konkrétneho modelu určené na vyhľadávanie objektov, ako sú:
- oceľová výstuž a iné magnetické kovy,
- meď a ďalšie nemagnetické kovy,
- elektrické vodiče,
- potrubia naplnené vodou,
- niektoré plastové potrubia alebo dutiny,
- drevené prvky v ľahších konštrukciách.
Nie každý prístroj deteguje všetky tieto kategórie a nie v rovnakej hĺbke. Napríklad Bosch D-tect 200 C uvádza maximálnu hĺbku detekcie 200 mm v suchom betóne, v čerstvom betóne však len 60 mm a v iných typoch stien približne 80 mm. Technické údaje výrobcu sa vzťahujú na určené podmienky a materiály.
Prečo výsledok nie je stopercentná mapa
Detekciu ovplyvňuje hrúbka konštrukcie, vlhkosť, hustota výstuže, prekrytie viacerých objektov, povrchová úprava aj prístup iba z jednej strany. Elektrický vodič prístroj označí ako „pod napätím“ iba vtedy, keď je v čase merania skutočne pod napätím; vodič bez napätia sa zobrazí ako bežný objekt alebo sa nemusí odlíšiť od iného kovu.
Preto je nesprávne sľubovať, že jeden prechod skenerom vylúči každý skrytý objekt. Výsledok sa interpretuje spolu s dokumentáciou, obhliadkou a znalosťou konštrukcie.
Odporúčaný postup pred otvorom
- Porovnajte miesto s pôdorysom a projektom rozvodov.
- Vyznačte celú plochu budúceho otvoru, nie iba jeho stred.
- Skenujte vo viacerých smeroch podľa návodu prístroja.
- Zaznamenajte zistené objekty a hĺbku, ak ju zariadenie poskytuje.
- Pri nejasnom výsledku použite doplňujúcu metódu alebo otvor premiestnite podľa projektu.
Pri nosnej konštrukcii skenovanie nenahrádza statické posúdenie. Ukazuje polohu vybraných objektov; neurčuje samo, ktoré prúty možno prerušiť. Viac vysvetľuje článok Jadrové vŕtanie cez výstuž.
Čo poslať realizačnej firme
Priložte výkresy, fotografie oboch strán konštrukcie a informácie o známych rozvodoch. Uveďte materiál, hrúbku, priemer alebo rozmery otvoru a jeho účel. Tak možno už pred obhliadkou posúdiť, aký rozsah kontroly bude potrebný.
Po preverení miesta možno naplánovať jadrové vŕtanie alebo rezanie stenovou pílou.
